   Рассмотрим на примере освещения стадиона то, как важно перед заказом мощных светодиодных прожекторов в Костроме сделать проект освещения, который определит мощность используемых прожекторов и градус устанавливаемой оптики.

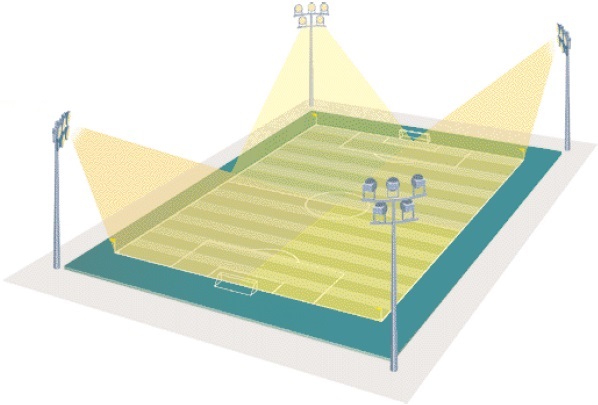

Пример проекта освещения мощными светодиодными прожекторами стадиона \"Расчет

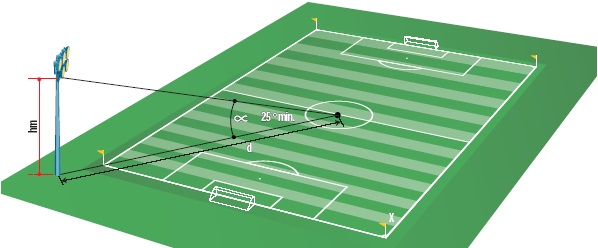

   Высоту прожекторной мачты можно определить как высоту, при которой угол между направлением от центра поля к нижнему ряду прожекторов в прожекторной батарее и горизонталью составляет не менее 25°. Если взять стандартный размер футбольного поля, согласно рекомендациям FIFA 105х68 метров, с расположением мачт освещения по углам, то длинна диагонали этого поля составит 125 метров. Расстояние от центра поля до угла по диагонали составит 62,5м. Тангенс 25° равен 0,4663076582. Если учесть, что опоры стоят не прямо на углах поля, а отстоят хотябы на 2 метра, то рекомендованная высота опоры освещения 64,5 х 0,4663076582=30 метров. Для качественного освещения не рекомендуется использовать мачты ниже 15 метров, так как это приводит к увеличению зрительного дискомфорта.
   Реализуем задачу по освещению стадиона для проведения соревнований низших лиг и клубов в 200Лк. (для сравнения, норма освещенности для национальных чемпионатов 500Лк, а для проведения тренировок 75Лк.)
   Рассмотрим в первом примере освещение с мачты 30м центра стадиона и зоны под мачтой прожектором BLD-HPFL750-4 с линзами 4 градуса
   На примере видно, что при использовании одного и того же прожектора BLD-HPFL750-4 с линзами 4 градуса вблизи мачты мы получили маленькое световое пятно 10х10м с освещенностью в 2,5-5 раз больше чем требовалось, но в центре поля мы с тем же самым прожектором мы получили световое пятно 10х10м нужной освещенности 200Лк.

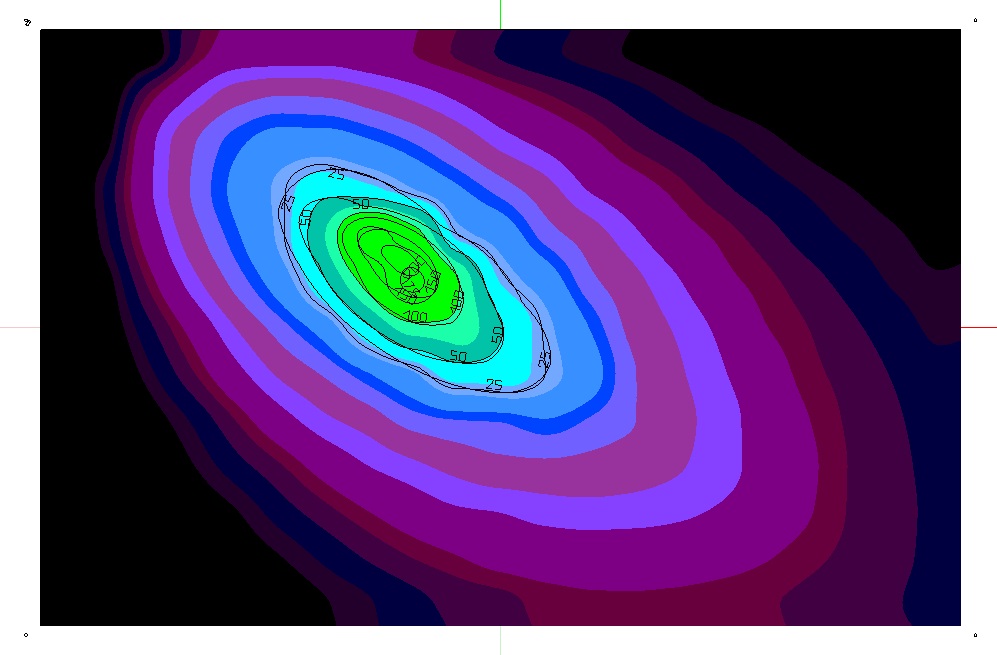

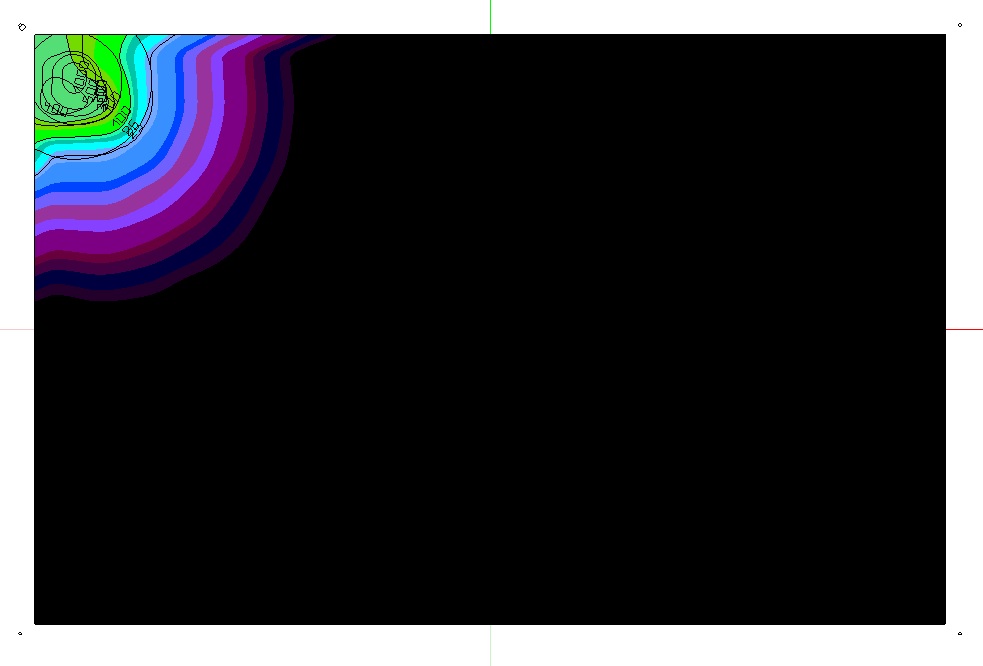

Расчет освещения стадиона прожектором 750Вт и оптикой 4 градуса у основания мачты Расчет освещения стадиона прожектором 750Вт и оптикой 4 градуса центра футбольного поля
   Сделаем тот же самый рассчет, но с прожектором BLD-HPFL750-10 с линзами 10 градусов
   На примере видно, что при использовании одного и того же прожектора BLD-HPFL750-10 с линзами 10 градусов вблизи мачты мы получили уже большее световое пятно 12х12м с освещенностью в 2-2,5 раза больше чем требовалось, но в центре поля мы с тем же самым прожектором мы получили световое пятно 20х10м, но с освещенностью 50Лк, что в 4 раза меньше чем требовалось. Поэтому мы видим, что для того, чтобы добиться нужного результата освещенности в центре поля, необходимо использовать больше прожектров, т.е. затратить больше денег на их покупку и тратить больше электроэнергии или поставить прожектор с оптикой 4 градуса и получить нужный результат, потратив меньше денег на покупку и меньше затрат на электроэнергию.

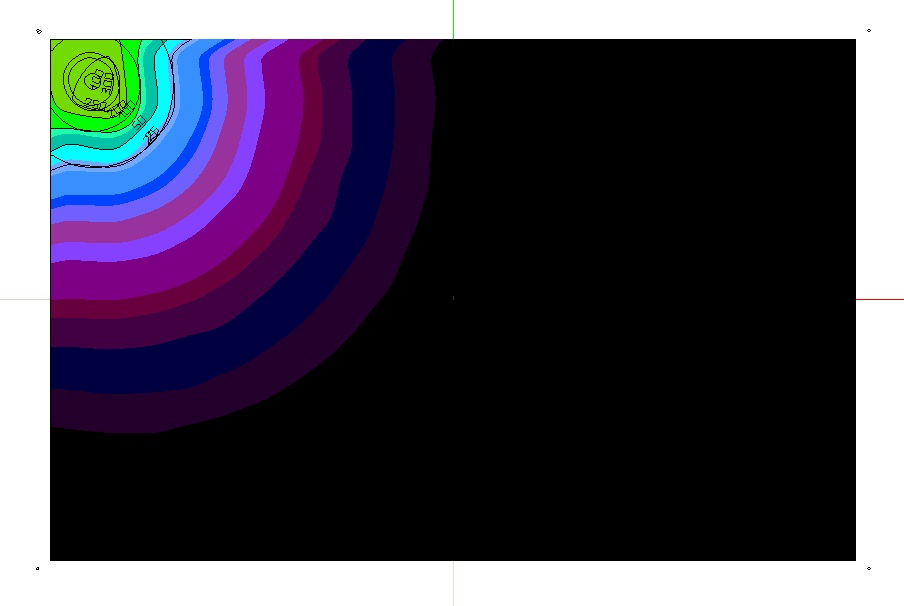

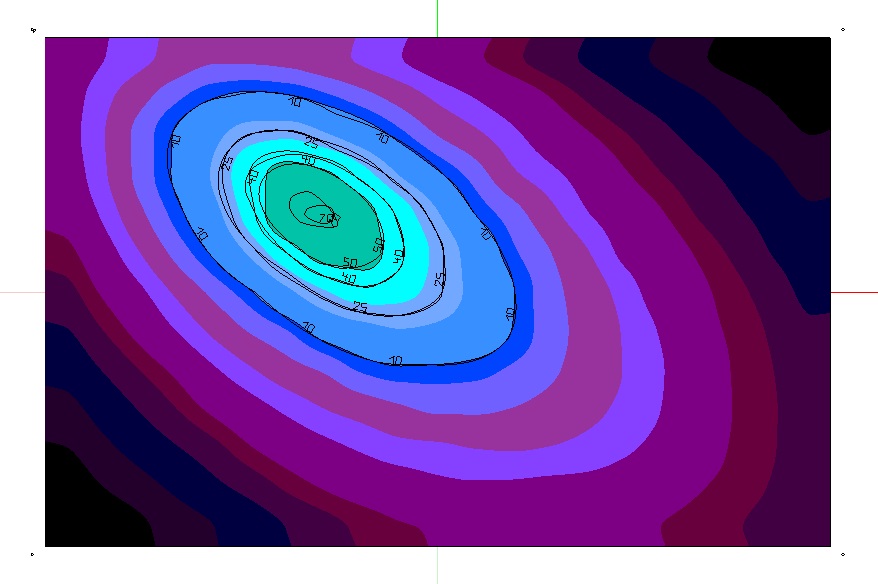

Расчет освещения стадиона прожектором 750Вт и оптикой 10 градуса у основания мачты Расчет освещения стадиона прожектором 750Вт и оптикой 10 градуса центра футбольного поля
   Увеличим градус прожектора до 24, использовав BLD-HPFL750-24 с линзами 24 градуса
   На примере видно, что при использовании одного и того же прожектора BLD-HPFL750-24 с линзами 24 градуса вблизи мачты мы получили уже большее световое пятно 15х15м с освещенностью 150Лк, что не на много меньше чем требовалось, т.е. немного увеличив мощность до 1000Вт, мы однозначно получим 200Лк и хорошую площадь освещения, а в центре поля мы с тем же самым прожектором получили световое пятно 25х15м, но с освещенностью всего лишь 40Лк. Из проекта становиться ясно, что у основания мачты, лучше использовать прожекторы с большим углом освещения.

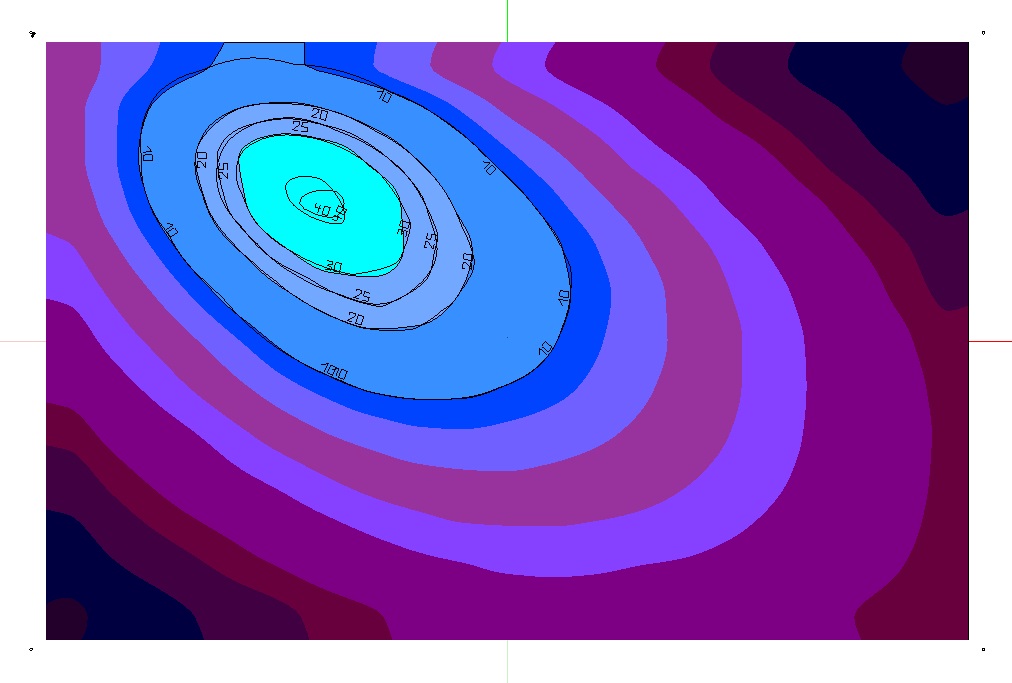

Расчет освещения стадиона прожектором 750Вт и оптикой 24 градуса у основания мачты Расчет освещения стадиона прожектором 750Вт и оптикой 24 градуса центра футбольного поля
   Установим прожекторы с оптикой 38, использовав BLD-HPFL750-38 с линзами 38 градусов
   На примере видно, что при использовании одного и того же прожектора BLD-HPFL750-38 с линзами 38 градуса вблизи мачты мы получили уже большее световое пятно 15х15м с освещенностью 150Лк, но сама площадь освещена более однородно, т.е. немного увеличив мощность до 1000Вт, мы получим 200Лк более однородного освещения, а в центре поля мы получили световое пятно 25х15м, но с освещенностью всего лишь 30Лк. Само световое пятно при том же наклоне прожектора уже сместилось ближе к мачте и уже не дотягивается до центра поля.

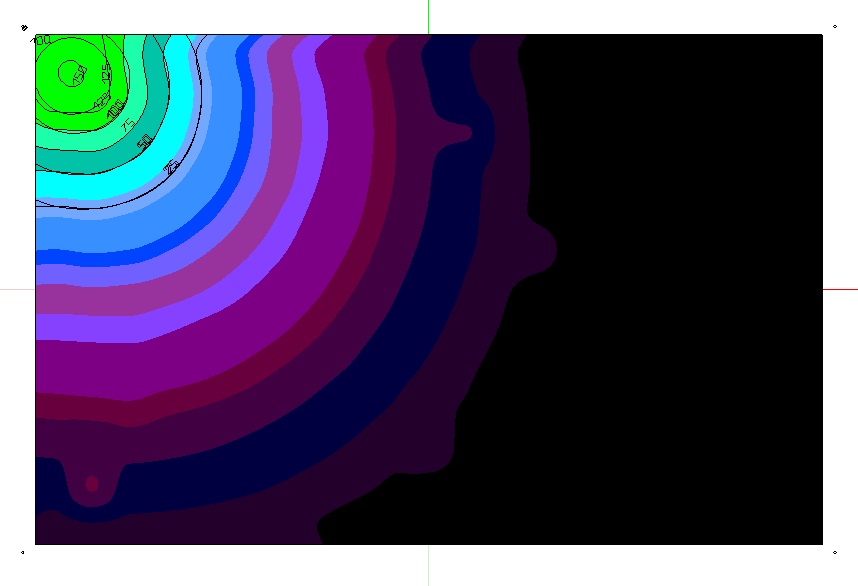

Расчет освещения стадиона прожектором 750Вт и оптикой 38 градуса у основания мачты Расчет освещения стадиона прожектором 750Вт и оптикой 38 градуса центра футбольного поля
   Заменим прожекторы с оптикой 38 на прожекторы BLD-HPFL750-60 с линзами 60 градусов
   Сразу видно резкое падение освещенности у основания мачты до 50Лк при использовании прожекторов BLD-HPFL750-60 с линзами 60 градуса при незначительном увеличении светового пятна до 25х20м и практически отсутствие освещения в центре поля - 25Лк в центре пятна и 5Лк в центре поля.

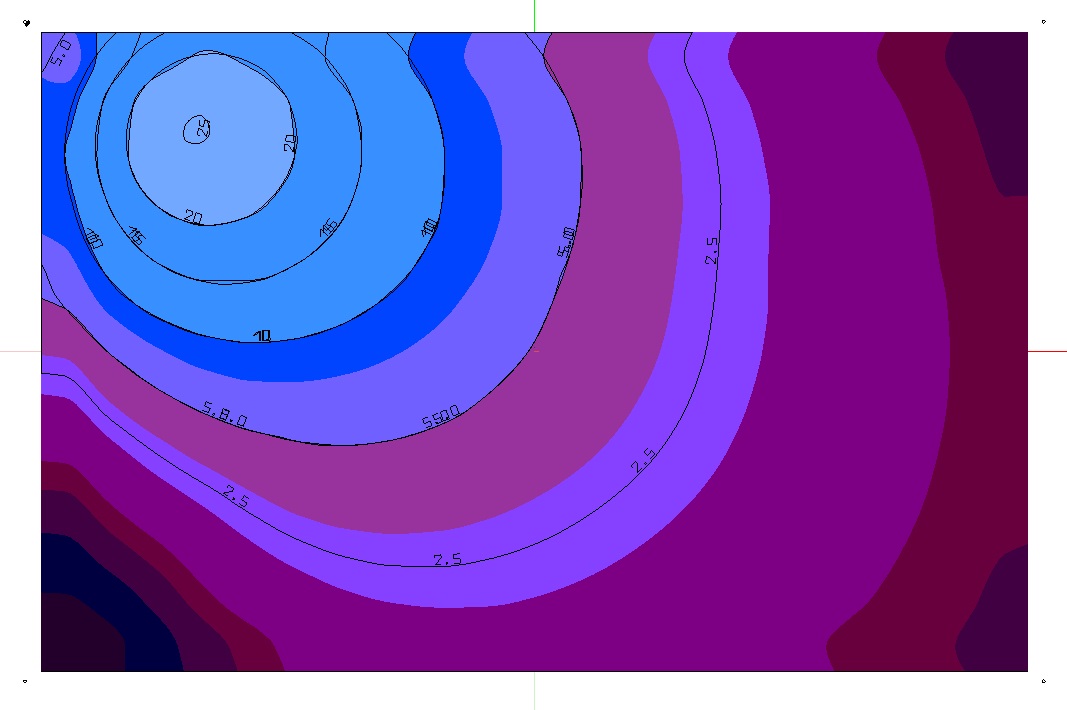

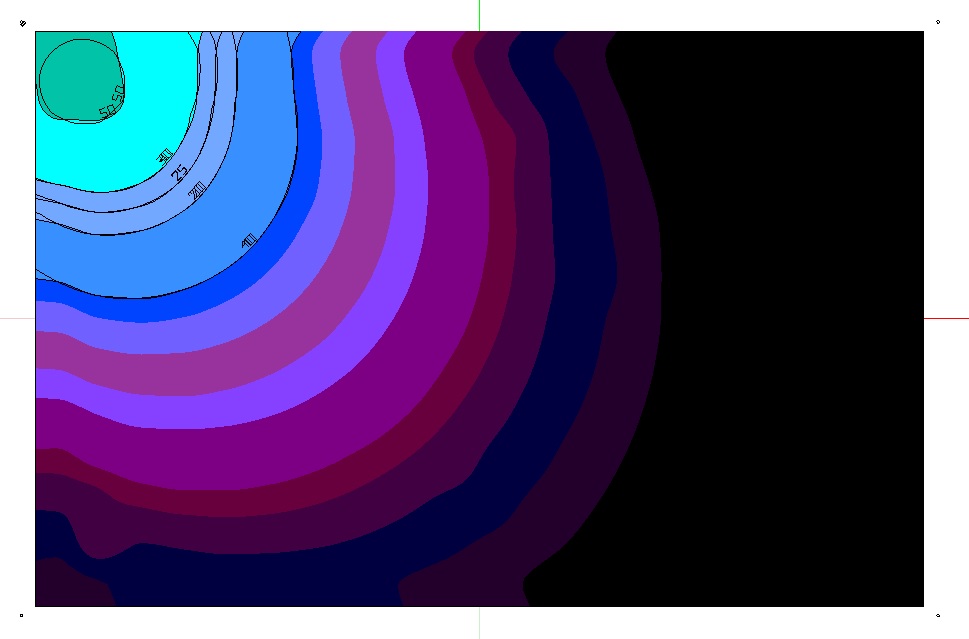

Расчет освещения стадиона прожектором 750Вт и оптикой 60 градуса у основания мачты Расчет освещения стадиона прожектором 750Вт и оптикой 60 градуса центра футбольного поля
   Если использовать прожекторы BLD-HPFL750-90 с линзами 90 градусов, то освещенность у основания мачты будет уже 30Лк с площадью светового пятна до 25х25м. При попытке таким прожектором осветить центр поля, изменяя угол наклона прожектора к вертикали, результат не достигается и даже ухудшается, т.к. падает освещенность у основания мачты и не увеличивается в центре поля.

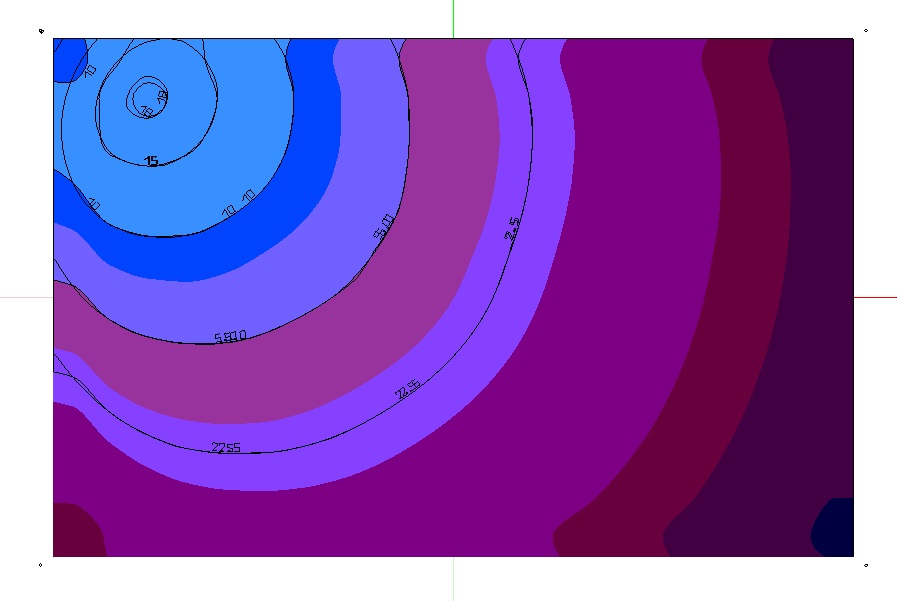

Расчет освещения стадиона прожектором 750Вт и оптикой 90 градуса у основания мачты Расчет освещения стадиона прожектором 750Вт и оптикой 90 градуса центра футбольного поля
